Как устроен электровелосипед: Разбор основных узлов для новичков

Со стороны современный электровелосипед (или велогибрид) кажется близким родственником обычного велосипеда, к которому просто прикрепили батарею. Однако за этим привычным силуэтом скрывается полноценная экосистема, где механические узлы работают в тесной связке с умной электроникой. Для новичка обилие новых терминов — контроллеры, ампер-часы, редукторы, датчики PAS — может показаться пугающим.

Понимание того, как устроены ключевые компоненты вашего транспорта, поможет не только сделать правильный выбор при покупке, но и убережет от распространенных ошибок в эксплуатации. В этом материале эксперты магазина «ЭлектроВело-ДНР» простыми словами разберут анатомию электровелосипеда и объяснят функции каждого важного узла.

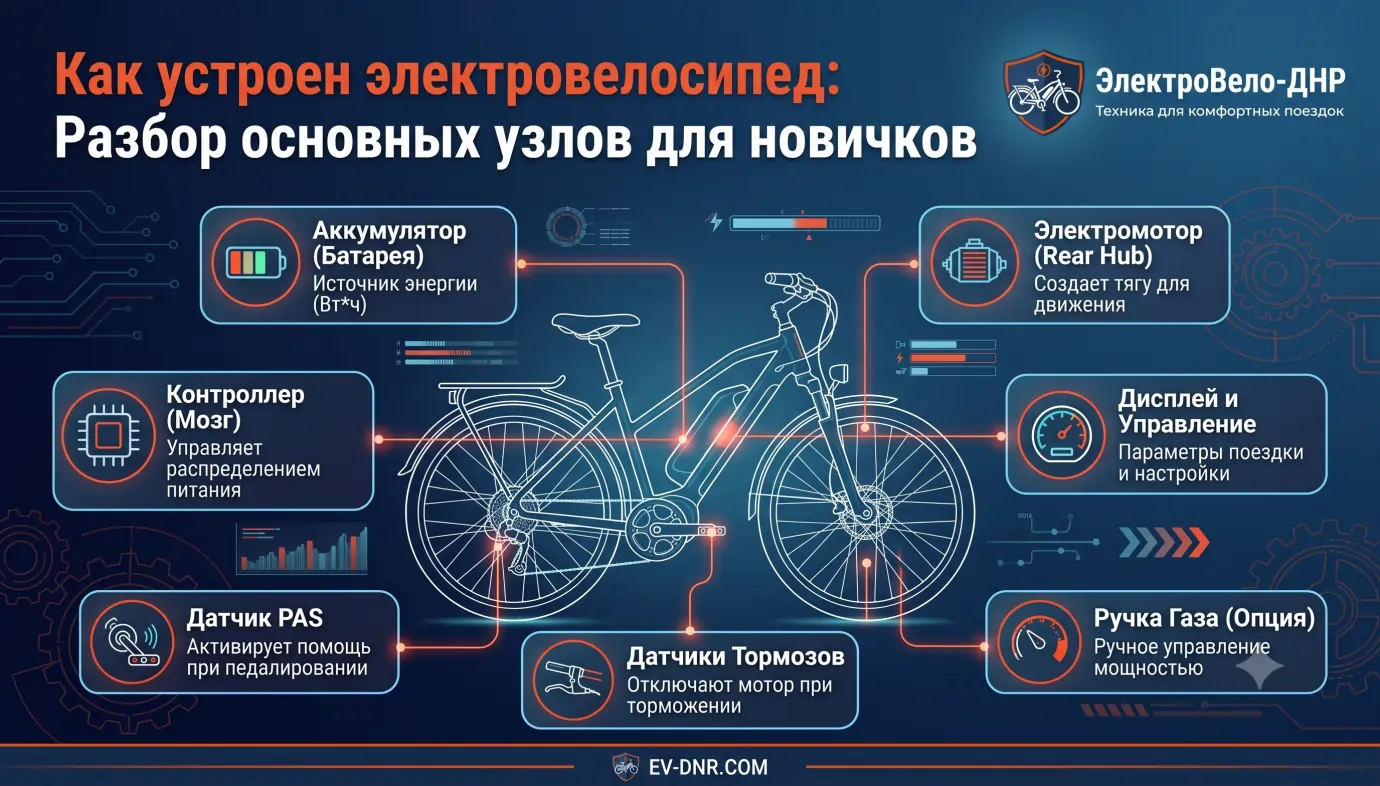

Четыре главных элемента: Электрическое сердце велогибрида

Если из обычного велосипеда убрать механическую трансмиссию, он никуда не поедет. В электровелосипеде к привычным педалям и цепи добавляется электрический контур, состоящий из четырех взаимосвязанных узлов.

1. Электродвигатель (Мотор) — источник тяги

Мотор отвечает за то, с какой скоростью вы будете ехать и насколько легко велосипед одолеет крутой подъем. В современном электротранспорте чаще всего используются два типа двигателей:

• Мотор-колесо (редукторное или прямого привода). Устанавливается непосредственно в ступицу заднего или переднего колеса. Редукторные моторы компактные, легкие и тяговитые, а моторы прямого привода (Direct Drive) — массивные, долговечные, но лишают велосипед легкого наката.
• Кареточный мотор (Mid-Drive). Располагается по центру рамы, в районе педалей. Он крутит не само колесо, а цепь велосипеда, используя его родные передачи. Это премиальное решение с идеальной развесовкой.

2. Аккумуляторная батарея (АКБ) — топливный бак

Батарея питает мотор энергией. От ее емкости (Ампер-часы, Ah) и напряжения (Вольты, V) зависит, как далеко и как быстро вы сможете уехать. На современных фабричных моделях устанавливают литий-ионные (Li-ion) аккумуляторы.

3. Контроллер — «мозг» системы

Это скрытый в раме или специальном боксе металлический блок с платой управления. Контроллер распределяет токи. Когда вы нажимаете на ручку газа, именно он решает, сколько энергии из аккумулятора нужно направить в мотор в данную секунду.

4. Органы управления и датчики — каналы связи

Сюда относятся ручка газа (мотоциклетного или куркового типа), бортовой компьютер с экраном и датчик PAS (Pedal Assist System). Датчик PAS фиксирует, что вы начали крутить педали, и автоматически дает команду контроллеру включить мотор на помощь.

Механическая база: Особенности рамы и тормозов

Электроника делает велогибрид быстрым, но безопасность и долговечность зависят от классической механики. Поскольку электровелосипед движется быстрее обычного и весит в среднем 25–35 кг, к его базе предъявляются повышенные требования:

• Усиленная рама. Заводские рамы (из алюминиевого сплава 6061 или легированной стали) имеют более толстые стенки труб и усиленные места соединений (дропауты), чтобы мотор не вывернул крепления колеса при резком старте.
• Дисковые тормоза (желательно гидравлика). Обычные ободные колодки не справятся с остановкой тяжелого велосипеда на скорости 40 км/ч, особенно в сырую погоду. Гидравлические дисковые тормоза обеспечивают нужное тормозное усилие при минимальном нажатии на рычаг.
• Прочные спицы и обода. На ведущее колесо с мотором устанавливают усиленные спицы увеличенной толщины (от 2.6 мм) и двойные алюминиевые обода, защищающие колесо от образования «восьмерок» на ямах.
